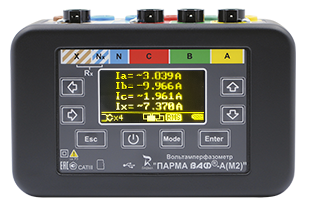

Вольтамперфазометр

ПАРМА ВАФ-А(М2)

НОВИНКА

Область применения:

Поможет службам релейной защиты и автоматики, главного энергетика промышленных предприятий и широкому кругу специалистов, занятых наладкой, контролем, диагностикой и эксплуатацией электроустановок, решать следующие задачи:

− контролировать чередования фаз

− снимать вольтамперные характеристики

− измерять углы сдвига фаз и строить векторные диаграммы напряжения и тока

− контролировать цепи в ЩПТ

− проверять целостность электрических проводников

− проводить эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок

− контролировать состояние и проводить диагностику цепей постоянного тока

− проводить фазировку при наладке дифференциальной защиты и подключении трансформаторов тока и напряжения, электродвигателей

− проверять правильность подключения счетчиков электроэнергии

− определять гармонический состав тока и напряжения (до 19-й гармоники включительно)

Отличительные особенности:

− две группы гальваноразвязанных каналов для измерения напряжения

− 4 канала напряжения позволяют проводить измерения не только 3-х фаз, но и 3Uo

− 4 канала тока дают возможность проводить измерения не только 3-х фаз, но и 3I0

− расширенный диапазон измерений переменного тока от 0,004 А до 3000 А с применением трех типов «клещей»

− расширенный диапазон измерений постоянного тока от ±0,007 А до ±1000 А с применением двух типов «клещей»

− высокая точность и достоверные результаты измерений обеспечиваются за счет повышенной помехозащищенности

− реализация возможности сохранения скриншотов экрана прибора с измерениями на съемный накопитель

− поддержка работы с ПО на ОС Android для лучшей визуализации и сохранения измерений

− поддержка объема до 64 Гбайт данных на съемном накопителе типа microSD

− контрастный дисплей позволяет считывать данные с прибора в сильный мороз и на солнце

− ударопрочный корпус со встроенными магнитами позволяет легко закрепить прибор, как на металлической поверхности, так и на клапане транспортной сумки

− расширенный диапазон температуры эксплуатации прибора: от -20 до +55 °С

− стандартные аккумуляторы (NiMn) типоразмера АА обеспечивают большое количество циклов заряда/разряда и длительную автономную работу прибора

− тип разъема micro-USB, позволяющий использовать любой тип зарядного устройства

− возможность подключения Power Bank для проведения длительных автономных работ

− интуитивно понятное управление и наглядное представление измеряемых параметров, как в текстовом, так и в графическом виде

− регистрация аварийных событий (под заказ)

− регистрация графиков нагрузки (под заказ)

Регистрируемые величины:

− действующее значение напряжения и силы переменного тока

− действующее значение напряжения и силы переменного тока первой гармоники

− частота переменного тока и напряжения

− углы сдвига фаз между входными сигналами (между напряжением и напряжением, током и током, напряжением и током)

− активная, реактивная и полная мощность – фазная и трехфазная

− коэффициент мощности (cos φ)

− коэффициент реактивной мощности (tg φ)

− действующие значения симметричных составляющих трехфазного тока и напряжения (прямой, обратной и нулевой составляющих, коэффициентов несимметрии)

− импеданс цепи

− активная составляющая сопротивления переменному току

− индуктивность/емкость цепи

− гармонический состав тока и напряжения (до 19-й гармоники включительно)

Для удаленного управления прибором разработано приложение VAF Connect (управление происходит по Bluetooth). Приложение позволяет управлять прибором, а также выполнять контроль процесса и результатов измерения.

Удобство и комфорт использования: все результаты измерений можно сохранить на ваше мобильное устройство (планшет, смартфон) и затем отправить на электронную почту.

Вы можете скачать ПО на нашем сайте, а также в магазинах приложений: Google Play, AppGallery, NashStore, RuStore.

Более подробную информацию о ПО VAF Connect можно прочитать в разделе Программное обеспечение.

Метрологические и технические характеристики «ПАРМА ВАФ®-А(М2)»

Наименование характеристики	Диапазон измерений	Пределы допускаемой абсолютной (Δ), относительной (δ), приведенной ¹⁾ (γ) погрешности измерений	Примечание
Измерение напряжения (силы) постоянного тока (U), режим «ВАФ» и режим «РАС»
Напряжение постоянного тока	от ±0,5 до ±650,0 В	δ = ±[0,2 + 0,04× ×(Uк/Uи – 1)] %^{3) 4)}	-
Сила постоянного тока (с комплектом датчиков тока ДТИ-5)	от ±0,007 до ±10,000 А	γ = ±0,1 % δ = ±0,5 %	при \|Iи\| ³⁾ ≤ 2 А -
Сила постоянного тока (с комплектом датчиков тока ДТИ-4)	от ±10 до ±1000 А	γ = ±0,075 % δ = ±1,5 %	при \|Iи\| ≤ 50 А -
Измерение мощности постоянного тока (P), режим «ВАФ» и режим «РАС» с функцией «Самописец»
Мощность постоянного тока (с комплектом датчиков тока ДТИ-5) – режим «ВАФ» – режим «РАС»	от 0,05 до 6,50 Вт от 6,501 до 6500,000 Вт	Δ = ±0,05 Вт δ = ±2,0 %	- -
	от 0,05 до 6,50 Вт от 6,501 до 6500,000 Вт	Δ = ±0,05 Вт δ = ±2,0 %	- -
Мощность постоянного тока (с комплектом датчиков тока ДТИ-4) – режим «ВАФ» – режим «РАС»	от 0,05 до 30,00 кВт от 30,001 до 650,000 кВт	γ = ±0,5 % δ = ±2,0 %	- -
Измерение среднеквадратического значения напряжения переменного тока (U₍_RMS)) и среднеквадратического значения напряжения переменного тока основной гармоники (U₍₁₎), режим «ВАФ» и режим «РАС»
Среднеквадратическое значение напряжения переменного тока в диапазоне частот от 40 до 65 Гц	от 0,5 до 650,0 В	δ = ±[0,2 + 0,04× ×(Uк/Uи – 1)] %	-
Измерение частоты напряжения переменного тока (f_U), режим «ВАФ» и режим «РАС»
Частота напряжения переменного тока – режим «ВАФ» – режим «РАС»	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,03 Гц Δ = ±0,003 Гц Δ = ±0,03 Гц	при Uи <5 В при Uи ≥ 5 В при Uи ≥ 10 В
Измерение среднеквадратического значения силы переменного тока (I₍_RMS)) и среднеквадратического значения силы переменного тока основной гармоники (I₍₁₎), режим «ВАФ» и режим «РАС»
Среднеквадратическое значение силы переменного тока, в диапазоне частот от 40 до 65 Гц

(с комплектом датчиков тока ДТИ-1) – режим «ВАФ» – режим «РАС»	от 0,004 до 40,000 А от 0,04 до 40,000 А	γ = ±0,01 % δ = ±1 % γ = ±1 %	при Iи ≤ 0,4 А
(с комплектом датчиков тока ДТИ-2) – режим «ВАФ» – режим «РАС»	от 0,5 до 200,0 А	γ = ±1 %
	от 0,5 до 200,0 А	γ = ±1 %
(с комплектом датчиков тока ДТИ-2) – режим «ВАФ» – режим «РАС»	от 200,001 до 500,000 А	δ = ±2 %
	от 200,001 до 500,000 А	δ = ±2 %
(с комплектом датчиков тока ДТИ-3) для диапазона 0,3 кА – режим «ВАФ» – режим «РАС»	от 3,000 до 300,000 А	δ = ±[2,0 + 0,2× ×(Iк/Iи – 1)] % ^{3) 4)}	⁵⁾
	от 3,000 до 300,000 А	δ = ±[2,0 + 0,2× ×(Iк/Iи – 1)] % ^{3) 4)}	⁵⁾
(с комплектом датчиков тока ДТИ-3) для диапазона 3,0 кА – режим «ВАФ» – режим «РАС»	от 40 до 1000 А	δ = ±[2,0 + 0,2× ×(Iк/Iи – 1)] % ^{3) 4}	⁵⁾
	от 40 до 1000 А	δ = ±[2,0 + 0,2× ×(Iк/Iи – 1)] % ^{3) 4}	⁵⁾
Измерение частоты силы переменного тока (f_I), режим «ВАФ» и режим «РАС»
Частота силы переменного тока
(с комплектом датчиков тока ДТИ-1) – режим «ВАФ» – режим «РАС»	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,03 Гц Δ = ±0,003 Гц Δ = ±0,03 Гц	при Iи < 100 мА при Iи ≥ 100 мА при Iи ≥ 100 мА
(с комплектом датчиков тока ДТИ-2) – режим «ВАФ» – режим «РАС»	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,03 Гц Δ = ±0,003 Гц Δ = ±0,03 Гц	при Iи < 1,5 А при Iи ≥ 1,5 А при Iи ≥ 2,0 А
(с комплектом датчиков тока ДТИ-3) для диапазона 0,3 кА – режим «ВАФ» – режим «РАС»	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,003 Гц Δ = ±0,03 Гц	при Iи ≥ 3 А при Iи ≥ 5 А
(с комплектом датчиков тока ДТИ-3) для диапазона 3,0 кА – режим «ВАФ» – режим «РАС»	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,003 Гц Δ = ±0,03 Гц	при Iи ≥ 40 А
Измерение среднеквадратического значения напряжения переменного тока прямой (U₁), обратной (U₂) и нулевой (U₀) последовательности, режим «ВАФ» и режим «РАС»
Cреднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности – режим «ВАФ» – режим «РАС»	от 1 до 650,0 В	γ = ±1,5 % δ = ±2 %
Измерение коэффициента несимметрии по нулевой последовательности напряжения (К₀_U), режим «ВАФ»
Коэффициент несимметрии по нулевой последовательности напряжения	от 0 до 100 %	Δ = ±1,5 %	режим «ВАФ»
Измерение коэффициента несимметрии по обратной последовательности напряжения (К₂_U), режим «ВАФ»
Коэффициент несимметрии по обратной последовательности напряжения	от 0 до 100 %	Δ = ±1,5 %	режим «ВАФ»
Измерение активной (P), реактивной (Q) и полной (S) однофазной и трехфазной электрической мощности и активной (P₍₁₎), реактивной (Q₍₁₎) и полной (S₍₁₎) однофазной и трехфазной электрической мощности основной гармоники, режим «ВАФ» и режим «РАС» с функцией «Самописец»
Активная, реактивная и полная мощности
(с комплектом датчиков тока ДТИ-1) – по одной фазе – по трем фазам	от 0,5 до 26000,0 Вт/вар/В·А от 1,5 до 78000,0 Вт/вар/В·А	δ = ±1,5 %	P при (0,5 ≥ \|cosφ\| ≥ 1) Q при (0,5 ≥ \|sinφ\| ≥ 1)
	от 0,5 до 26000,0 Вт/вар/В·А от 1,5 до 78000,0 Вт/вар/В·А	δ = ±1,5 %	P при (0,5 ≥ \|cosφ\| ≥ 1) Q при (0,5 ≥ \|sinφ\| ≥ 1)
(с комплектом датчиков тока ДТИ-2) – по одной фазе – по трем фазам	от 0,025 до 325,000 кВт/квар/кВ·А от 0,075 до 975,000 кВт/квар/кВ·А	δ = ±2,5 %	P при (0,5 ≥ \|cosφ\| ≥ 1) Q при (0,5 ≥ \|sinφ\| ≥ 1)
(с комплектом датчиков тока ДТИ-3) – по одной фазе			P при (0,5 ≥ \|cosφ\| ≥ 1) Q при (0,5 ≥ \|sinφ\| ≥ 1)
для диапазона 0,3 кА	от 0,015 до 195,000 кВт/квар/кВ·А	δ = ±3,5 %
для диапазона 3,0 кА	от 0,20 до 650,000 кВт/квар/кВ·А	δ = ±3,5 %
– по трем фазам
для диапазона 0,3 кА	от 0,045 до 585,000 кВт/квар/кВ·А	δ = ±3,5 %
для диапазона 3,0 кА	от 0,60 до 1950,00 кВт/квар/кВ·А	δ = ±3,5 %
Измерение фазового угла сдвига напряжения (φ_U), фазового угла сдвига тока (φ_I), фазового угла сдвига между напряжением и током (φ_UI) и фазового угла сдвига напряжения (φ_U(1)), фазового угла сдвига тока (φ_I(1)), фазового угла сдвига между напряжением и током (φ_UI(1)) основной частоты, режим «ВАФ»
Фазовый угол сдвига напряжения	от 0 до 360°	Δ = ±2° Δ = ±0,2°	при Uи <5 В при Uи ≥ 5 В
Фазовый угол сдвига тока	от 0 до 360°
с комплектом датчиков тока ДТИ-1		Δ = ±1,0°	при I_И ≥ 100 мА
с комплектом датчиков тока ДТИ-2		Δ = ±1,5°	при I_И ≥ 5 А
с комплектом датчиков тока ДТИ-3 для диапазона 0,3 кА		Δ = ±1,5°	при I_И ≥ 10 А
с комплектом датчиков тока ДТИ-3 для диапазона 3,0 кА		Δ = ±2,0°	при I_И ≥ 40 А
Фазовый угол сдвига между напряжением и током	от 0 до 360°
с комплектом датчиков тока ДТИ-1		Δ = ±1,0°	при I_И ≥ 100 мА при U_И ≥ 5 В
с комплектом датчиков тока ДТИ-2		Δ = ±2,0°	при I_И ≥ 5 А при U_И ≥ 5 В
с комплектом датчиков тока ДТИ-3 для диапазона 0,3 кА		Δ = ±2,0°	при I_И ≥ 3 А при U_И ≥ 5 В
с комплектом датчиков тока ДТИ-3 для диапазона 3,0 кА		Δ = ±2,0°	при I_И ≥ 40 А при U_И ≥ 5 В
Нормальные условия измерений
– температура окружающего воздуха, °С	от +15 до +25
– относительная влажность воздуха, %	от 30 до 80
– атмосферное давление, кПа	от 84 до 106
__________ ¹⁾При нормировании пределов допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока в диапазоне частот от 40 до 65 Гц (I₍_RMS₎),основной гармоники (I₍₁₎) при использовании ДТИ-3 применим термин «основная погрешность». ²⁾За нормирующее значение принимают конечное значение диапазона измерений. ³⁾ Iи (Uи) – Измеренное значение силы постоянного/переменного тока или напряжения постоянного/переменного тока, А (В). ⁴⁾ Iк (Uк) – Конечное значение диапазона измерений силы постоянного/переменного тока или напряжения постоянного/переменного тока, А (В). ⁵⁾ Пределы допускаемой относительной дополнительной погрешности измерений среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 65 Гц (I₍_RMS₎),основной гармоники (I₍₁₎) при использовании ДТИ-3 в зависимости от позиционирования датчика тока ±1,5 %.

Технические характеристики

Наименование характеристики		Значение
Показания напряжения (силы) постоянного тока (I), режим «ВАФ» и режим «РАС»
Диапазон показаний напряжения постоянного тока, В		от -1000 до 1000
Показания среднеквадратического значения напряжения переменного тока (U₍_RMS)) и среднеквадратического значения напряжения переменного тока основной гармоники (U₍₁₎), режим «ВАФ» и режим «РАС»
Диапазон показаний среднеквадратического значения напряжения переменного тока в диапазоне частот от 40 до 65 Гц, В		от 0,5 до 1000,0
Показания среднеквадратического значения силы переменного тока (I₍_RMS)) и среднеквадратического значения силы переменного тока основной гармоники (I₍₁₎), режим «ВАФ» и режим «РАС»
Диапазон показаний среднеквадратического значения силы переменного тока, в диапазоне частот от 40 до 65 Гц, А ¹⁾		от 0,004 до 3000,000
Показания среднеквадратического значения силы переменного тока прямой (I₁), обратной (I₂) и нулевой (I₀) последовательности, режим «ВАФ» и режим «РАС»
Диапазон показаний силы переменного тока прямой, обратной и нулевой последовательности, А
с комплектом датчиков тока ДТИ-1		от 0,004 до 40,000
с комплектом датчиков тока ДТИ-2		от 0,5 до 200,0
с комплектом датчиков тока ДТИ-2		от 200,001 до 500,000
с комплектом датчиков тока ДТИ-3		от 3 до 300
с комплектом датчиков тока ДТИ-3		от 40 до 3000
Измерение коэффициента n-ой гармонической составляющей напряжения (К_U(_n)), режим «ВАФ» и режим «РАС»
Коэффициент n-ой гармонической составляющей напряжения – для n от 2 до 19 включ. для режима «ВАФ» – для n от 2 до 14 включ. для режима «РАС»	от 0 до 90 %
Измерение коэффициента искажения синусоидальности кривой напряжения (K_UИ), режим «ВАФ»
Коэффициент искажения синусоидальности кривой напряжения	от 0 до 100 %
Показания коэффициента n-ой гармонической составляющей тока (К_I(_n)), режим «ВАФ» и режим «РАС»
Диапазон показаний коэффициента n-ой гармонической составляющей тока для n от 2 до 19 в режиме «ВАФ», %		от 0 до 90
Диапазон показаний коэффициента n-ой гармонической составляющей тока для n от 2 до 14 в режиме «РАС», %		от 0 до 90
Показания коэффициента искажения синусоидальности кривой тока (K_IИ), режим «ВАФ»
Диапазон показаний коэффициента искажения синусоидальности кривой тока, %		от 0 до 100
Показания коэффициента несимметрии по нулевой последовательности тока (К₀_I), режим «ВАФ»
Диапазон показания несимметрии по нулевой последовательности тока, %		от 0 до 100
Показания коэффициента несимметрии по обратной последовательности тока (К₂_I), режим «ВАФ»
Диапазон показания несимметрии по обратной последовательности тока, %		от 0 до 100
Показания коэффициента мощности (cosφ), режим «ВАФ» и режим «РАС» с функцией «Самописец»
Диапазон показаний коэффициента мощности, отн.ед.		от -1 до 1
Измерение сопротивления (R), режим «ВАФ»
Сопротивление электрической цепи		от 1 до 200 Ом
Показания импеданса (полного (Z), Ом, активного (R), Ом, емкостного (С), пФ и индуктивного (L), мГн)
Диапазон показаний с комплектом датчиков тока ДТИ-1 (при Iи ≥ 60 мА)		от 0 до 500
Диапазон показаний с комплектом датчиков тока ДТИ-2 (при Iи ≥ 5 А)
Диапазон показаний с комплектом датчиков тока ДТИ-3 (при Iи ≥ 5 А) для диапазона 0,3 кА
Диапазон показаний с комплектом датчиков тока ДТИ-3 (при Iи ≥ 40,0 А) для диапазона 3,0 кА
Частота дискретизации:
режим “ВАФ” (с адаптивной подстройкой под период входного сигнала), Гц		6400
режим “РАС”, Гц		1600
Входное сопротивление каналов напряжения, МОм, не менее		1
Параметры электропитания
- тип аккумуляторных элементов типоразмера АА		NiMH
- количество элементов, шт.		4
- напряжение постоянного тока элементов, В		4,8
- электрическая емкость аккумуляторных элементов, мА*ч		2450
- потребляемая мощность от установленных источников постоянного тока, В·А, не более		4,5
Рабочие условия измерений
– температура окружающего воздуха, °С		от -30 до +55
– относительная влажность воздуха (при 30 °С), %, не более		90
– атмосферное давление, кПа		от 84 до 106
Габаритные размеры и масса
Габаритные размеры измерительного блока (длина×ширина×высота), мм, не более ²⁾		153×104×50
Масса, кг, не более ³⁾		9,5
Наработка на отказ и срок службы
Средняя наработка на отказ, ч, не менее		25000
Средний срок службы, лет, не менее		15
__________ ¹⁾ С комплектами датчиков тока ДТИ-1, ДТИ-2, ДТИ-3; ²⁾Без учета габаритных размеров комплектов датчиков тока; ³⁾ Масса измерительного блока с учетом массы комплектов датчиков тока ДТИ-1, ДТИ-2, ДТИ-3, ДТИ-4, ДТИ-5.

Наименование	Количество
Блок измерительный (с установленным встроенным ПО, обеспечивающим режимы работы ВАФ или ВАФ/РАС)¹⁾	1 шт.
ДТИ-1 (Токовые клещи для переменного тока 0,004 - 40 А)	до 4 шт. включительно¹⁾
ДТИ-2 (Токовые клещи для переменного тока 0,5 - 500 А)	до 4 шт. включительно¹⁾
ДТИ-3 (Токовые клещи для переменного тока 3 - 3000 А)	до 4 шт. включительно¹⁾
ДТИ-4 (Токовые клещи для постоянного тока 10 - 1000 А)	до 4 шт. включительно¹)
ДТИ-5 (Токовые клещи для постоянного тока 0,007 - 10 А)	до 4 шт. включительно¹⁾
Карта памяти типа microSD	1 шт.
Руководство по эксплуатации	поставляется на карте памяти типа microSD
Методика поверки	поставляется на карте памяти типа microSD
Вольтамперфазометр «ПАРМА ВАФ®-А(М2)» Формуляр	1 экз.
Сетевой блок электропитания с кабелем microUSB	1 шт.
Аккумуляторные элементы АА	4 шт.
Комплект щупов измерительных	1 шт.
Внешний аккумулятор для автономной работы до двух суток	1 шт.¹⁾
Автоматизированное рабочее место до 7" для конфигурирования, чтения и скачивания данных с предустановленным ПО VAF Connect	1 шт.¹⁾
Автоматизированное рабочее место до 11" для конфигурирования, чтения и скачивания данных с предустановленным ПО VAF Connect	1 шт.¹⁾
Сумка	1 шт.
Сумка для ДТИ	до 3 шт.¹⁾
Дополнительный набор щупов и аксессуаров	1 шт.¹⁾

¹⁾ наличие и количество определяется техническим заданием заказчика на поставку

Комплект щупов измерительных (стандартная комплектация)

Дополнительный набор щупов и аксессуаров

ДТИ - 1,2,3,4,5

Как заказать

Прислать письмо на почту parma@parma.spb.ru или позвонить по телефону +7 (812) 500-86-10

Доставка

Мы осуществляем доставку по территории РФ и странам СНГ.

Работаем с дилерами

По всем вопросам сотрудничества обращайтесь в наш отдел продаж parma@parma.spb.ru или по телефону +7 (812) 500-86-10

Вольтамперфазометр

ПАРМА ВАФ-А(М2)

Документация

Сертификаты

Рекламные материалы

Как заказать

Доставка

Работаем с дилерами
