Системы регистрации аварийных событий (РАС)

Общие сведения

Системы регистрации аварийных событий (РАС) –многоуровневые распределённые автоматизированные системы сбора, обработки и хранения неоперативной технологической информации об аварийных электромагнитных процессах.

Цели и задачи создания систем РАС

Основными целями создания систем РАС являются:

• получение полной и достоверной картины развития аварийных процессов на энергообъектах независимо от устройств РЗА и ПА;
• упрощение анализа причин развития аварийных процессов: все контролируемые аналоговые и дискретные сигналы синхронизируются с микросекундной точностью с временем UTC и записываются в файл осциллограммы в удобном для пользователя формате (COMTRADE 1999, COMTRADE 2013, DO);
• осуществление централизованного сбора и хранения аварийных осциллограмм в диспетчерском центре/специальном автоматизированном рабочем месте службы РЗА для анализа аварийных электромагнитных переходных процессов и оценки действий РЗА и ПА.

К основным функциям РАС можно отнести:

• мониторинг электромагнитных переходных процессов с фиксацией сигналов аварийного срабатывания и неисправности устройств РЗА и ПА: автоматическая запись осциллограмм мгновенных значений параметров электрического режима и дискретных сигналов устройств РЗА, ПА и первичного оборудования с высокой частотой дискретизации (до 19200 Гц);
• автоматическая запись осциллограмм по заданным пользователем условиям: действующие значения, симметричные составляющие, гармонические составляющие, по изменению состояния дискретных сигналов (в том числе GOOSE МЭК 61850-8-1), пуск по команде оператора;
• автоматическое формирование текстового отчета, содержащего исчерпывающую информацию о ходе развития аварийного процесса;
• ведение архива файлов аварийных осциллограмм;
• определение места повреждения для воздушных линий электропередачи.

Укрупненная структурная схема системы РАС энергообъекта представлена на рисунке 1.

В качестве основного элемента нижнего уровня системы РАС мы предлагаем к использованию цифровые регистраторы аварийных процессов ПАРМА РП4.11 и ПАРМА РП4.12 – микропроцессорные устройства, совмещающие в себе функционал автономных регистраторов аварийных событий, устройств синхронизированных векторных измерений, устройств ОМП и МИП.

Также мы предлагаем удобный и простой инструмент анализа файлов аварийных осциллограмм (ПО TRANSCOP), записанных как устройствами РАС ПАРМА, так и сторонними приборами различного предназначения. TRANSCOP представляет собой централизованное серверное web-приложение, позволяющее пользователям диспетчерских центров работать с файлами аварийных осциллограмм с помощью стандартного web-браузера, используя стационарные или переносные компьютеры. Возможна организация доступа к сервису TRANSCOP по сети Internet через защищенное VPN-соединение. Кроме этого, TRANSCOP доступно для работы в качестве сервисного ПО под управлением ОС Linux или Windows, т.е. в качестве местного ПО для работы с осциллограммами.

Локальная версия TRANSCOP встроена в web-интерфейс каждого регистратора ПАРМА – для удобства работы с файлами аварийных осциллограмм при отсутствии специализированных серверов РАС на энергообъекте.

Для удобства периодического мониторинга работы устройств РАС ПАРМА мы предлагаем кроссплатформенное ПО TRANSVISION.

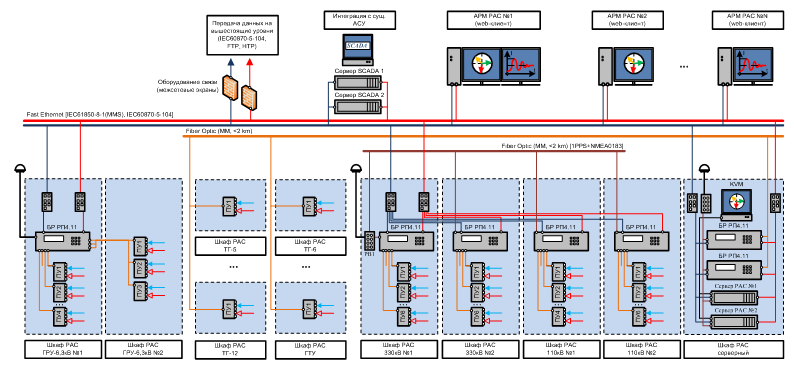

Рисунок 1 - Укрупненная структурная схема системы РАС энергообъекта
