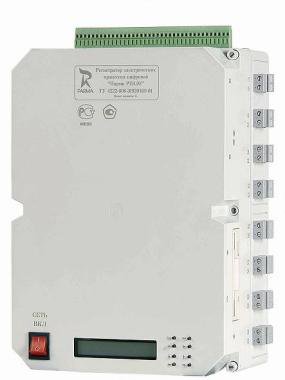

Цифровой регистратор аварийных процессов

ПАРМА РП4.08

· Оптимальное решение для небольших энергообъектов среднего и низкого напряжения
· Регистратор состоит из моноблока в корпусе из ударопрочной пластмассы
· Возможна поставка регистраторов в модульных распределительных шкафах

Назначение
· измерение электрических параметров: напряжения и силы постоянного тока, действующих значений напряжения и силы переменного тока, частоты, активной и реактивной мощности
· регистрация, хранение и анализ информации о стационарных и переходных процессах, предшествующих и сопутствующих аварийным отклонениям параметров в электрических сетях и машинах
· контроль состояния устройств типа «включено-выключено»
· регистрация коротких замыканий и определение места повреждения на ЛЭП 35 кВ и выше

Отличительные особенности

· самый легкий прибор в своем классе
· удобный в использовании прибор эконом-класса
· испытан на сейсмоустойчивость и устойчивость к воздействиям ударной волны (для применения на «собственных нуждах» АЭС)

Модернизация
С целью продления срока службы оборудования и повышения его надежности, ООО «ПАРМА» предлагает выполнение работ по модернизации регистраторов аварийных процессов ПАРМА РП4.08, выпущенных до 2008 года.
Модернизация включает:
• замену привода гибких дисков на USB-порт
• установку современной высокопроизводительной материнской платы
• замену блока питания
• замену внутренних соединительных кабелей
• установку последних версий программного обеспечения для данной модели регистратора
• комплектацию дистрибутива ПО на флеш-носителе

Метрологические и технические характеристики «Парма РП4.08»

Режим измерений	Диапазон измерений	Пределы измерений	Пределы допускаемой приведенной к верхнему пределу измерений погрешности
Функция «Осциллограф» и «Вольтметр»
Напряжение постоянного тока, В	6۰10^-3- 650	5	±5 %
		0,2; 45	±3 %
		100; I50; 200; 270; 370; 470; 540; 650	±1 %
Сила постоянного тока, А	1۰10 ^-4 - 25	10 мА	±2 %
Сила постоянного тока, А	1۰10 ^-4 - 25	6; 8; 12; 25	±1 %
Действующее значение напряжения переменного тока, В	4,2۰10 ^-3-460	3,5	±5 %
		0,14; 30	±3 %
		70; 100; 140; 190; 260; 320; 380; 460	±1 %
Действующее значение силы переменного тока, А	4۰10 ^-2-120	4; 5; 8; 20; 30; 40; 60; 120	±1 %
Частота переменного тока, Гц	40-65		±0,1 %
Функция «Самописец»
Действующее значение напряжения переменного тока, В	4,2۰10^-3-460	3,5	±5 %
		0,14; 30	±3 %
		70; 100; 140; 190; 260; 320; 380; 460	±1 %
Действующее значение силы переменного тока, А	4۰10^-2-4	4	±1%
Активная (реактивная) мощность, Вт (вар)	0,17۰10 ^-3-400	400	±3%
Примечание –По условиям термической прочности измерение силы тока на пределах 30 А и более нормировано в течение 1 с

Время регистрации установившихся значений в режиме «Самописец» восемь суток.

Предел допускаемой абсолютной погрешности хода часов ± 1 с в сутки.

Чувствительность запуска по уровню симметричных составляющих действующего значения фазного напряжения прямой, обратной и нулевой последовательности трехфазной системы переменного тока не более 1 % от верхнего предела измеряемого действующего значения напряжения используемого канала (для запуска регистратора по симметричным составляющим действующего значения фазного напряжения прямой, обратной и нулевой последовательности трехфазной системы переменного тока могут быть использованы только каналы с одинаковыми пределами измеряемого действующего значения напряжения переменного тока).

Чувствительность запуска по уровню измеряемых симметричных составляющих действующего значения силы фазного тока прямой, обратной и нулевой последовательности трехфазной системы переменного тока не более 1 % от верхнего предела измеряемого действующего значения силы тока используемого канала (для запуска регистратора по симметричным составляющим действующего значения фазной силы тока прямой, обратной и нулевой последовательности трехфазной системы переменного тока могут быть использованы только каналы с одинаковыми пределами измеряемого действующего значения силы переменного тока).

Погрешность привязки регистрируемых данных к внешнему источнику синхронизации времени не более ±1 мс.

Параметры дискретного входного сигнала:

− напряжение постоянного тока;

− уровень «О» (выключено) – меньше или равно (15± 0,25) В;

− уровень «1» (включено) – в диапазоне 176 – 264 В;

Допускаемая задержка регистрации дискретного сигнала относительно аналогового не более 2 мс.

Потребляемая мощность не более 45 В·А (Вт).

Габаритные размеры не более 404x285x172 мм.

Масса регистратора не более 7 кг.

Средняя наработка на отказ 25 000 часов.

Среднее время восстановления работоспособного состояния, после определения неисправности – 8 ч.

Средний срок службы 10 лет, при условии замене комплектующих изделий, модулей и устройств, выработавших свой срок службы.

Напряжение питания:

Электропитание регистратора осуществляется от сети постоянного тока с номинальным напряжением 220В ± 20% или от сети переменного тока с номинальной частотой 50 Гц и номинальным действующим значением напряжения 220 В ± 20%.

Нормальные условия применения регистратора по ГОСТ 22261:

− номинальная температура окружающего воздуха плюс 20 °С;

− допускаемое отклонение температуры окружающего воздуха ±5 °С;

− относительная влажность воздуха от 30 до 80 %;

− атмосферное давление от 84 до 106 кПа.

Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 3 по ГОСТ 22261 при следующих рабочих условиях применения:

− температура окружающего воздуха от плюс 5 до плюс 40 °С;

− относительная влажность воздуха 90 % при 25 °С;

− атмосферное давление от 70,0 до 106,7 кПа.

По условиям транспортирования регистратор соответствует требованиям, предъявляемым к группе 3, по ГОСТ 22261.

Полный комплект поставки регистратора включает в себя:

− регистратор РА1.004.008-01 – 1 шт.;
− flash-накопитель USB дистрибутивный «Программное обеспечение регистратора
электрических процессов цифрового РП4.08» – 1 шт.;
− flash-накопитель USB сервисный – 1 шт.;
− «Программное обеспечение. Регистраторов электрических процессов цифровых
«Парма РП4.06М» и «Парма РП4.08». – 1 комплект;
− «TRANSCOP». Универсальная программа просмотра, анализа и печати данных» –
1 комплект;
− Руководство по эксплуатации РА1.004.008-01 РЭ – 1 экз.;
− Формуляр РА1.004.008-01 ФО – 1 экз.;
− розетка монтажная телефонная TJCM-6P4C (мини) – 1 шт.*;
− шнур 6Р4С – 1 шт.*;
− саморез DIN 7981 5,5х19 – 6 шт.;
− вставка плавкая 3,15А – 2 шт.;
− упаковочная коробка – 1 шт.

Примечание - * Розетка монтажная телефонная TJCM -6Р4С (мини) и шнур 6Р4С поставляются по
требованию Заказчика

Как заказать

Прислать письмо на почту parma@parma.spb.ru или позвонить по телефону +7 (812) 500-86-10

Доставка

Мы осуществляем доставку по территории РФ и странам СНГ.

Работаем с дилерами

По всем вопросам сотрудничества обращайтесь в наш отдел продаж parma@parma.spb.ru или по телефону +7 (812) 500-86-10

Цифровой регистратор аварийных процессов

ПАРМА РП4.08

Документация

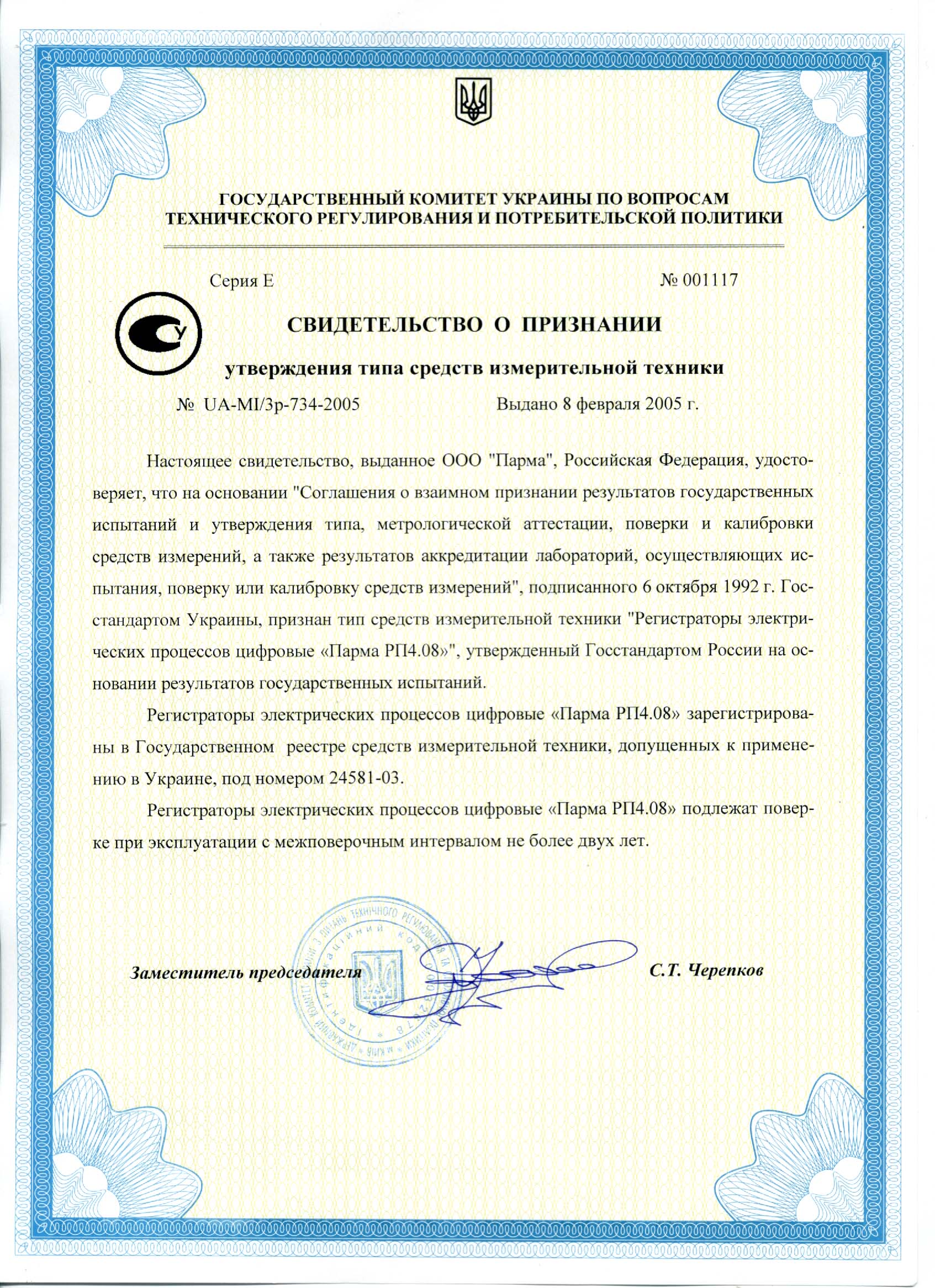

Сертификаты
