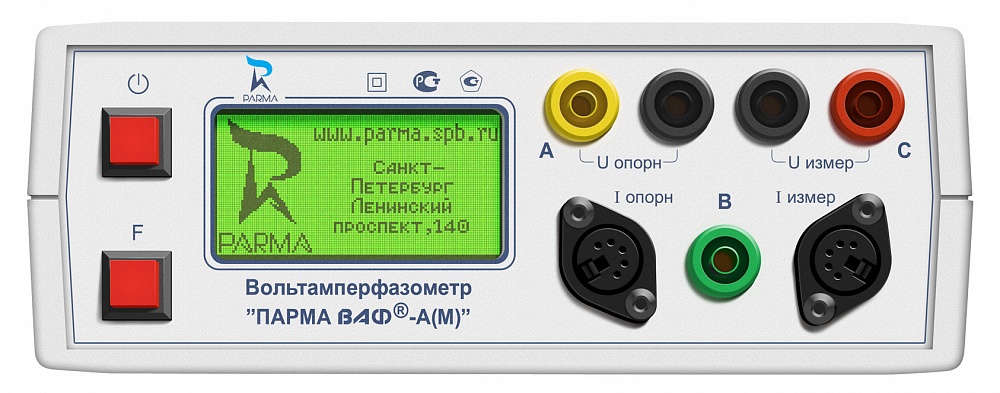

ПАРМА ВАФ-А(М)



Измеряемый параметр	Ед. изм.				Диапазон измерения					Пределы допускаемой погрешности измерения приведенной1), (γ) % относительной, (δ) % абсолютной (Δ)	Примечание
Напряжение постоянного тока	В				от 0,3 до 460,0					Δ=±(0,005∙Х+0,4)
Действующее значение напряжения переменного тока	В				от 2 до 460,0					Δ=±(0,005∙Х+0,4)
Частота измеряемого напряжения	Гц				от 45 до 55					Δ=±0,04
Частота измеряемой силы тока	Гц				от 45 до 55					Δ=±0,04
Действующее значение силы переменного тока
при использовании ИПТ 10	А					от 0,1 до 10	Δ=±(0,008∙Х+0,01)
при использовании ИПТ 300	А					от 10 до 300	Δ=±(0,02∙Х+1)
при использовании ИПТ 3000	А					от 5 до 300	Δ=±3.0
						от 300 до 1000	δ=±1,5 %
Углы сдвига фаз
между напряжением и напряжением	градус				± 180			Δ=±3,6 1)
между током и током	градус				± 180			Δ=±3,6 2)
								Δ=±10,0,3)
между током и напряжением (φIU)	градус				± 180			Δ=±3,6 2)
								Δ=±8,03)
между напряжением и током (φUI) и (φ)	градус				± 180			Δ=±3,6 2)
								Δ=±8,03)
Активная мощность
при использовании ИПТ 10	кВт			от 0,002 до 4,6				Δ=±(0,025∙Х+0,01)					при cos φ (0,5≥φ≥1)
при использовании ИПТ 300	кВт			от 0,15 до 138,0				Δ=±(0,035∙Х+0,5)
при использовании ИПТ 3000	кВт			от 0,075 до 138,0				Δ=±(0,025∙Х+0,5)
				от 4,5 до 460,0				Δ=±(0,03∙Х+3)
Реактивная мощность
при использовании ИПТ10	квар	от 0,002 до 4,6							Δ=±(0,025∙Х+0,01)				при sin φ (0,5≥φ≥1)
при использовании ИПТ 300	квар	от 0,15 до 138,0							Δ=±(0,035∙Х+0,5)
при использовании ИПТ 3000	квар	от 0,075 до 138,0							Δ=±(0,025∙Х+0,5)
		от 4,5 до 460,0							Δ=±(0,03∙Х+3)
Полная мощность
при использовании ИПТ 10	кВ·А		от 0,002 до 4,6					Δ=±(0,01∙Х+0,01)
при использовании ИПТ 300	кВ·А		от 0,15 до 138,0					Δ=±(0,02∙Х+0,3)
при использовании ИПТ 3000	кВ·А		от 0,075 до 138,0					Δ=±(0,025∙Х+0,35)
			от 4,5 до 460,0					Δ=±(0,025∙Х+1,5)
где – Х – измеренное значение напряжения, силы тока, активной, реактивной и полной мощности 1) При действующем значении напряжения переменного тока не менее 30 В 2) При действующем значении силы переменного тока не менее 100 мА для ИПТ 10, не менее 5 А (предел 300 А) и не менее 50 А (предел 3000 А) для ИПТ 3000 и действующем значении напряжения переменного тока не менее 30 В 3) При действующем значении силы переменного тока не менее 10 А для ИПТ 300 и действующем значении напряжения переменного тока не менее 30 В

· Форма кривых напряжения и тока должна быть синусоидальной, коэффициенты искажения синусоидальности кривых напряжения и тока должны быть не более 2 %

· ВАФ производит определение порядка чередования фаз в трехфазной системе с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее.

· Предельное значение напряжения, которое может быть показано на дисплее – не менее 600 В.

· ВАФ, при необходимости использования, осуществляет измерение силы переменного тока до 3000 А с относительной погрешностью 2%.

· Входное сопротивление каналов напряжения не менее 1 МОм.

· ВАФ выдерживает перегрузку в течение 1 минуты по напряжению 2•Uк, где Uк – конечное значение диапазона измеряемого напряжения.

· ВАФ в комплекте с ИПТ 10 выдерживает перегрузку в течение 1 минуты по току 1,5•Iк, где Iк – конечное значение диапазона измеряемой силы тока.

· ВАФ в комплекте с ИПТ 300 и ИПТ 3000 выдерживает перегрузку по току в течение 1 с 1,5•Iк, где Iк – конечное значение диапазона измеряемой силы тока.

· Окно магнитопровода ИПТ (клещей):

  · ИПТ 10 - 8 мм

  · ИПТ 300 – Ø ~ 30 мм

  · ИПТ 3000 – обод длинной – 450 мм, (Ø~145 мм при образовании окружности)

· Время установления рабочего режима – не более 6 секунд.

Напряжение питания:

· питание ВАФ осуществляется от сети переменного тока через адаптер, входящий в комплект поставки ВАФ, от USB-порта персонального компьютера, или от четырех встраиваемых источников питания постоянного тока типоразмера C (гальванические элементы типа P14P 1,5 В или аккумуляторы NiMH типа HR14 1,2 В)

· потребляемая мощность от встраиваемых источников постоянного тока – не более 2,5 Вт, потребляемый ток от USB-порта – не более 0,5 А

Габаритные размеры:

· измерительного блока – не более 190х70х143 мм

· измерительного блока и комплектов ИПТ (опорных и измерительных), упакованных в сумку) – не более 350х110х215 мм

Масса максимальная:

· измерительного блока - не более 1,0 кг

· измерительного блока и измерительных клещей, упакованных в сумку - не более 5,0 кг

· Средний срок службы – не менее 10 лет.

· Средняя наработка на отказ – не менее 10000 часов

· Среднее время восстановления работоспособного состояния после установления неисправности – 2 часа

Нормальные условия применения:

· номинальная температура окружающего воздуха - +20°С

· допускаемое отклонение температуры окружающего воздуха - ±5°С

· относительная влажность воздуха - от 30 до 80%

· атмосферное давление - от 84 до 106 кПа

Рабочие условия применения:

· температура окружающего воздуха - от -20 до +55°С

· относительная влажность воздуха - 90 % при +30°С

· атмосферное давление - от 84 до 106,7 кПа

· измерительный блок – 1 шт.
· ИПТ 10 (измерительный и опорный*) – 1 комплект
· ИПТ 300 (измерительный и опорный*) – 1 комплект
· ИПТ 3000 (измерительный и опорный*) – 1 комплект
· USB кабель – 1 шт.
· руководство по эксплуатации РА1.007.003РЭ – 1 экз.
· формуляр РА1.007.003ФО – 1 экз.
· методика поверки РА1.007.003МП – электронная версия на встроенном накопителе измерительного блока
· щупы напряжения – 2 пары;
· набор измерительных щупов (универсальный)*** – 1 комплект
· аккумуляторы GP NiMH C HR14 220CH 1,2V – 4 шт.
· адаптер питания
· элементы питания – 4 шт.
· сумка** – 1 шт.

* – количество ИПТ и их состав определяется заказчиком

** – количество и состав определяется заказчиком

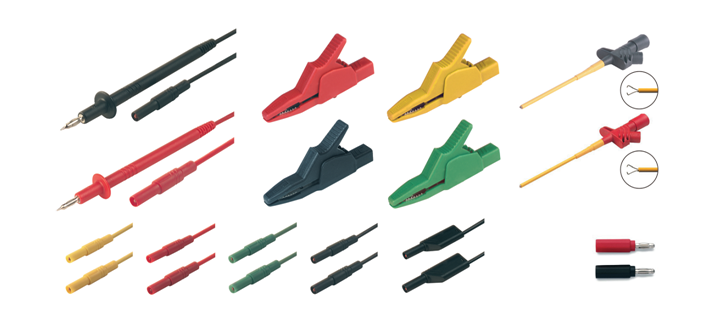

*** В набор измерительных щупов «универсальный» входит:

· зажимы (крокодилы): черный – 1 шт.; красный – 1шт.; желтый – 1 шт.; зеленый – 1 шт.

· тест – провода: черный – 1 шт.; красный – 1 шт.; желтый – 1 шт.; зеленый – 1 шт.

· измерительные наконечники: черный – 1 шт.; красный – 1 шт.

· тест – зажимы: черный – 1 шт.; красный – 1 шт.

· переходник «гнездо - штеккер» (банан): (4 мм, 10 А, черный) – 1 шт.; (4 мм, 10 А, красный) – 1 шт.
